TFT彩屏工作原理是什么？
2019/11/6 22:16:39點擊：

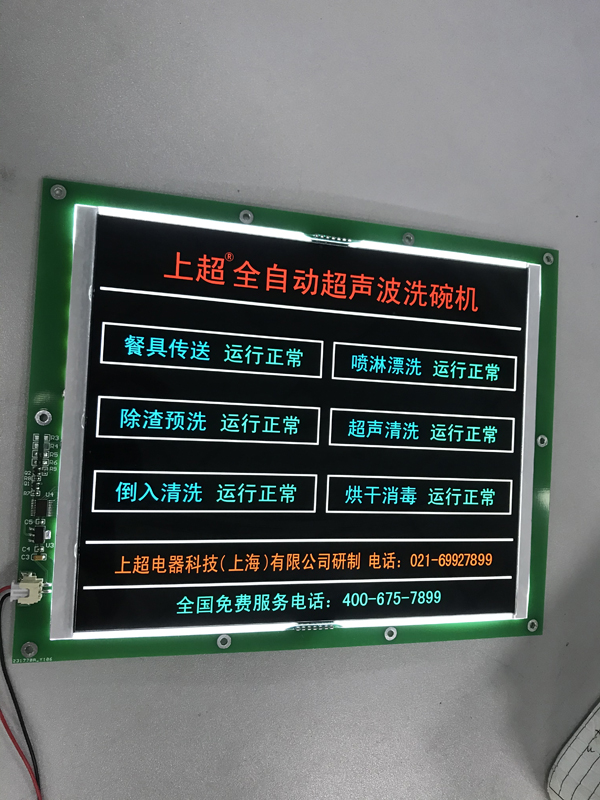

TFT彩屏工作原理是什么？以下LCD段碼屏生產廠家作簡單介紹：
在TFT-LCD中，TFT的功能就是一個開關管。常用的TFT是三端器件。在玻璃基板上制作半導體層，在兩端有與之相連接的源極和漏極。并通過柵極絕緣膜，與半導體相對置，利用施加于柵極的電壓來控制源、漏電極間的電流。
對于顯示屏來說，每個像素從結構上可以看作為像素電極和共同電極之間夾一層液晶。更重要的是從電的角度可以把它看作電容。其等效電路為圖1所示。要對j行i列的像素P
顯示圖像的關鍵還在于液晶在電場作用下的分子取向。一般通過對基板內側的取向處理，使液晶分子的排列產生希望的形變來實現不同的顯示模式。在電場作用下，液晶分子產生取向變化，并通過與偏振片的配合，使入射光在通過液晶層后強度發生變化。從而實現圖像顯示。
TFT-LCD與無源TN-LCD、STN-LCD的簡單矩陣不同，它在液晶顯示屏的每一個象素上都有一個薄膜晶體管（TFT），可有效地克服非選通時的串擾，使之顯示液晶屏的靜態特性與掃描線數無關，因此大大提高了圖像質量。而開關單元（即TFT）的特性，則要滿足通態電阻低，閉態電阻非常大這一要求。
TFT-LCD彩色化則一般是通過加一層彩色濾光片，在顯示器的前面板上實現。它要求在每個像素上制作紅、綠、藍三色和遮光用黑矩陣。
